不锈钢压力表校验检测与测量标准化操作流程

为保障压力表测量精准、量值传递可靠，规范压力表校验、检测与测量全流程作业，本操作以ALKD91A电动压力校准台、ALKC400D精密数字压力表为标准设备，针对不锈钢压力表开展全量程计量性能校验。校验覆盖正压气压与真空负压两类工况，严格环境温度湿度、密封连接、逐点升压检定、减压回检、泄压的标准化流程，全程执行稳压读数、轻敲表壳示值记录要求。操作需缓慢加压、规范作业，确保标准表精度高于被检表，配套定期校准维护机制，保障校验结果合规。

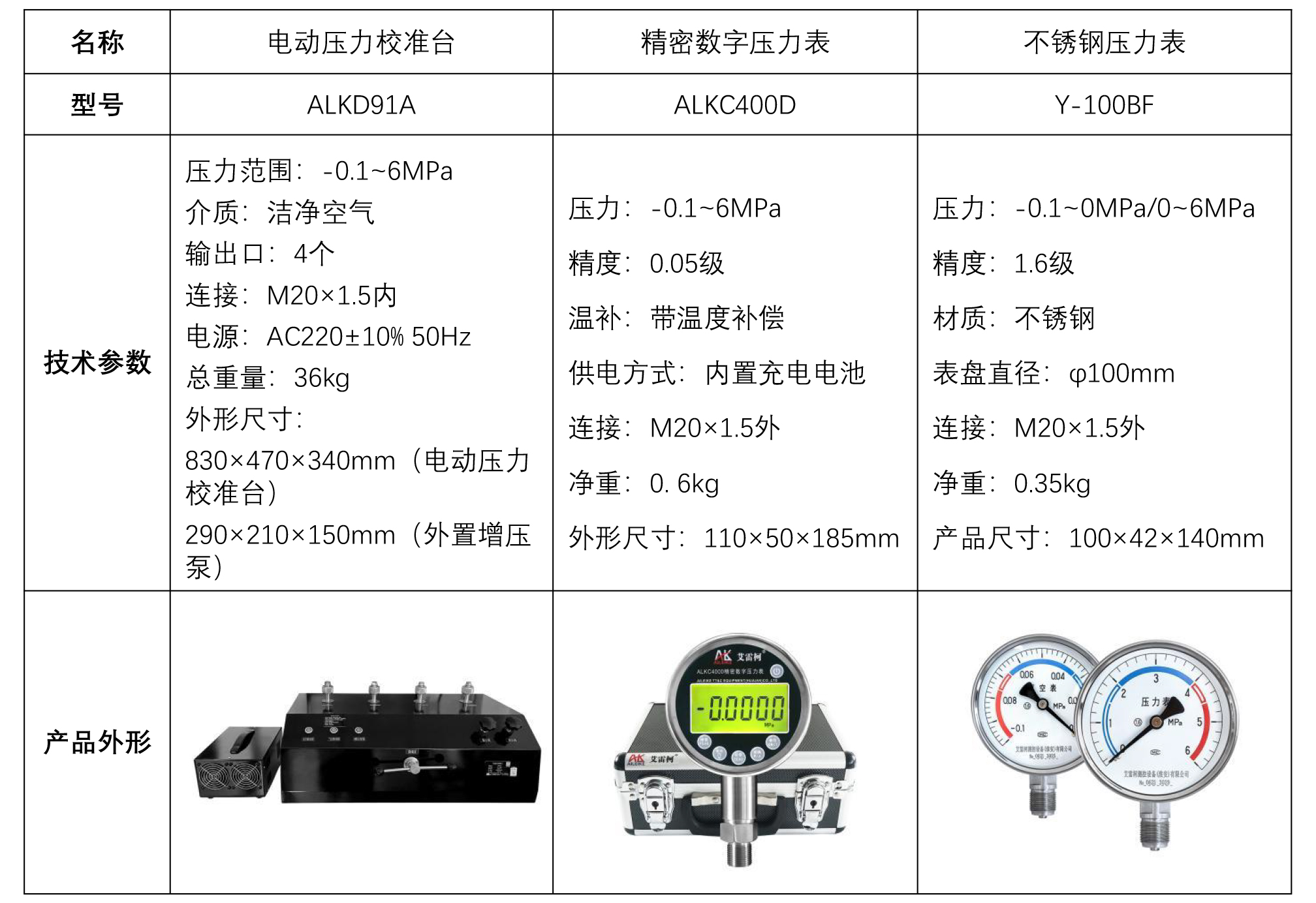

一、校验压力表工具

校验全过程需严格执行现行计量技术规范，主要依据包括：JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》，适用于弹性元件式一般压力表、压力真空表和真空表的初次检定、后续检定和使用中检查，覆盖工业常用的就地指示型压力测量仪表。

二、操作流程详解

（一）前置准备工作

1、环境要求

温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场通风干燥、无振动、粉尘及腐蚀性气体。

2、工具连接

• 先将外置增压泵与电动压力校准台的外置泵气源接口和外置泵电源接口连接并拧紧，校准台连接上220V电源并打开开关。

• 将标准表ALKC400D和被检压力表Y-100BF与ALKD91A输出口密封连接，不用的输出口用堵头拧紧。

（二）压力表气压校验过程

1、升压过程

• 先打开截止阀，再将微调泵逆时针调至合适位置，关闭泄压阀。

• 这时按下气压增压按钮，加压到需要的压力值，当接近压力值松开，再使用微调泵调至检定值1MPa，待压力稳定、标准表示值不再跳动后查看被检压力表压力值，然后用手指轻轻敲击被检压力表的外壳侧面（严禁敲玻璃、猛敲），观察指针位置，记录敲击稳定后的示值。以敲击后的示值，作为该压力点的实测检定读数，并计算误差。

• 继续按气压增压按钮加压，加压至检定值左右停止，再使用微调泵调至检定值2MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

• 同样的操作调至检定点3MPa、4MPa、5MPa、6MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。（注意：当加压中发现读数慢慢向下跌时（有轻微泄漏）请关闭截止阀。）

2、减压过程

• 先点击减压按钮减压，减压至检定值左右停止，再使用微调泵调至检定值5MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

• 同样的操作调至检定值4MPa、3MPa、2MPa、1MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

3、泄压过程

打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

（三）压力表真空校验过程

1、升压过程

• 先取下测量正压的被检表，装上测量负压的被检表，将微调泵顺时针调至不能调停止，关闭泄压阀。

• 点击真空增压按钮抽负压，抽至检定值左右停止，再用微调泵调至检定值-0.02MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

• 继续使用真空增压按钮抽负压，抽至检定值左右停止，再用微调泵调至检定值-0.04MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

• 同样的操作调至检定点-0.06MPa、-0.08MPa、-0.1MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

2、减压过程

• 先点击减压按钮减压，减压至检定值左右停止，再使用微调泵调至检定值-0.08MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

• 同样的操作调至检定值-0.06MPa、-0.04MPa、-0.02MPa，查看被检压力表压力值，敲击被检压力表，记录敲击稳定后的示值。

3、泄压过程

打开泄压阀，逐步释放管路内压力，泄压为0，测量结束。

三、注意事项

规范使用

• 测量正压时，只按增压按钮（请勿按真空按钮）；测量负压时，只按真空按钮（请勿按增压按钮）。

• 校验时需注意，标准表的允差须小于被检表的允差，确保校验结果精准可靠，符合计量规范要求。

• 外置增压泵与电动压力校准台正确连接，电动压力校准台连接220V电源，请勿接错。

• 操作应按照标准流程，ALKD91A电动压力校准台加压减压需缓慢，避免压力冲击。

• 加压至校验点，待标准表数值稳定后记录示值；被检压力表待压力稳定后轻敲表壳，以敲击后示值为准读数，确保记录准确。

• 检验结束先缓慢泄压归零，无残余压力，方可取下被检仪表。

维护与校准周期

• 定期对精密数字压力表ALKC400D进行计量检定（建议每年1次），确保测量精度达标。

• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。

• 电动压力校准台一般六个月或运作500小时应检查更换一次润滑油。

• 没有对应的检测技能和对应的检测设备，切勿随意打开机盖进行检修，更不允许调整和更换元件。

• 电动压力校准台长期不用需泄压后保存，盖上布罩，以免尘埃进入仪器。

四、结语

完成压力表校验检测后，需逐一复核全量程测量数据，确认各检定点示值误差、回程误差符合计量规范要求。校验中平稳加压减压、稳压读数、轻敲表壳等规范操作，是保障测量结果精准可信的核心。日常需落实标准设备定期校准、电动校准台维护保养要求，确保检测能力持续合规。通过标准化的压力表检测作业，可准确判定仪表计量性能，为现场压力测量与生产运行提供可靠量值支撑，保障量值传递准确。
