60MPa压力变送器（HART协议）：全量程检测校验与标准化校准实操要点
压力变送器（HART协议）广泛应用于各工业控制环节，仪表计量偏差会直接干扰工艺判断，带来生产隐患。为减少设备老化带来的性能偏移，制定标准化校准流程。采用ALKB9802便携液压泵提供压力源，ALKC400E数字压力校验仪作为标准参考，ALK475TREX手操器完成HART通讯调试，落实环境预处理、接线核查，执行阶梯式升降压测试，记录各测试点数据，校准零点、量程，检验输出对应关系与回差。操作严禁快速打压，读数需等待压力稳定，通过手操器在线优化组态，保障变送器长期可靠工作。

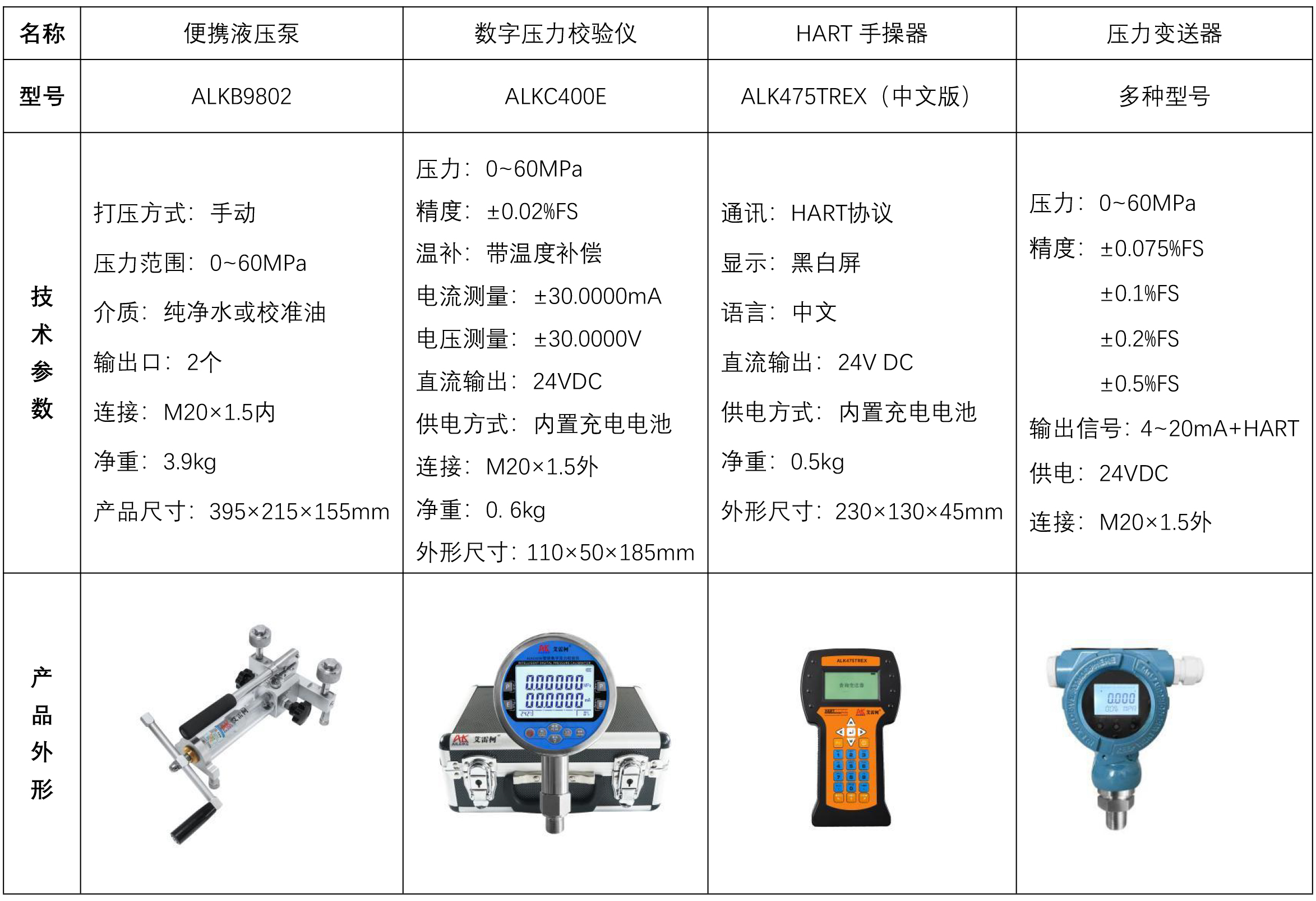

一、校验压力变送器（HART协议）工具
校验全过程需严格执行现行计量技术规范，主要依据包括：JJG 882-2019《压力变送器》，适用于压力变送器的检定、周期校准和使用中检查，用来规范校验变送器的示值误差、回差、重复性。
二、操作流程详解
（一）前置准备工作
1、环境要求
温度控制在（20±2）℃，相对湿度≤85%RH，且无凝露现象，确保现场无振动、粉尘及腐蚀性气体。
2、液压泵注液加压导通
• 准备好传压介质（纯净水或校准油）和注射器。
• 先将ALKB9802储液杯上的排气旋钮拧下来，使用注射器吸取介质，将介质注入储液杯内，注入足够的介质（介质不低于三分之二），注液完成后，最后将旋钮拧紧即可。
• 接着将液压泵内多余的气体排出。先将两个输出口堵头拧下来，再松开注液口上的旋钮，然后打开截止阀（松开半圈即可），将微调逆时针调至不能调停止，关闭泄压阀。接着使用手压泵加压，使导压液压至两个输出口。
3、工具连接
• 将压力变送器和数字压力校验仪ALKC400E与ALKB9802输出口密封连接。

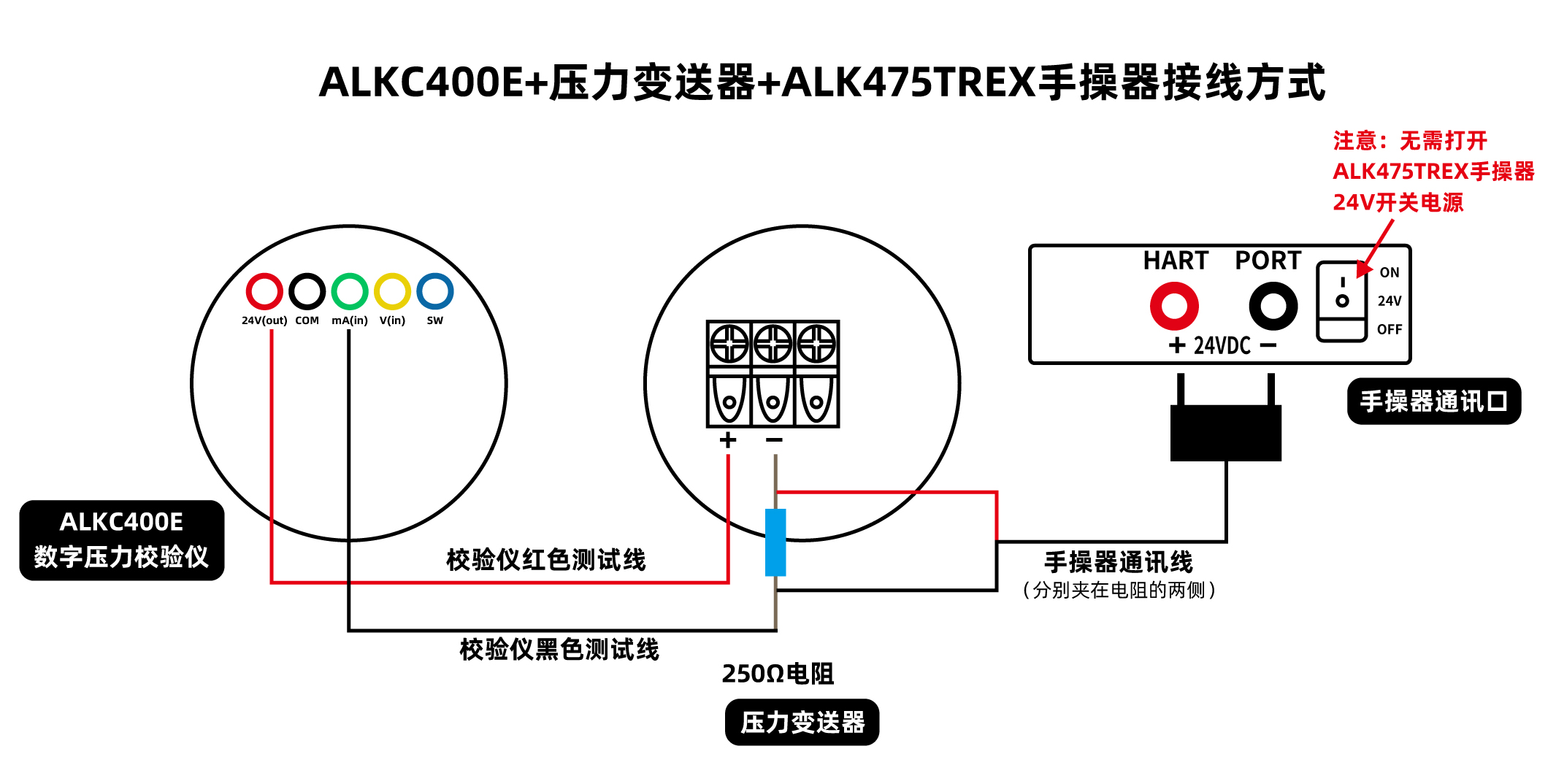

• 接线方式一（数字压力校验仪24V供电）：
（1）红色测试线接线：一端插入标准表24V接口，另一端夹子夹在变送器正极
（2）变送器负极连接250Ω电阻
（3）黑色测试线接线：一端插入标准表电流接口，另一端夹子夹在250Ω电阻一侧
（4）手操器通讯线接线：一端插入手操器通讯接口，另一端夹子分别夹在250Ω电阻两端
（5）完成接线，形成闭合回路
接线图示（一）
• 接线方式二（ALK475TREX手操器24V供电）：
（1）红色测试线接线：一端插入标准表电流接口，另一端夹子夹在变送器负极
（2）黑色测试线接线：一端插入标准表公共端接口
（3）手操器通讯线接线：一端插入手操器通讯接口，红色夹子夹在变送器正极，黑色夹子与黑色测试线的夹子夹在一起
（4）完成接线，形成闭合回路，打开ALK475TREX手操器24V开关电源
接线图示（二）
• 若变送器在当前大气压下显示不为0，标准表测出变送器的电流值4mA有偏差，接着拿出HART手操器校准变送器零点和电流。
4、手操器具体校准步骤

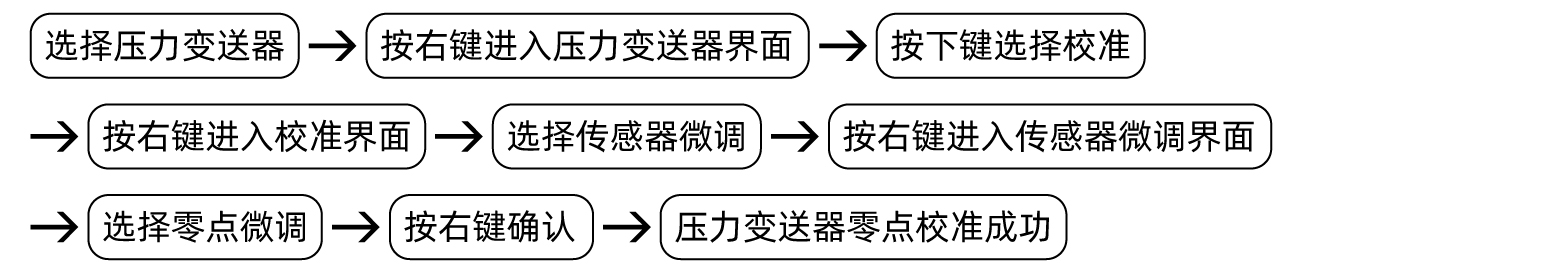

（1）校准变送器零点
打开手操器电源，手操器与压力变送器已通讯成功

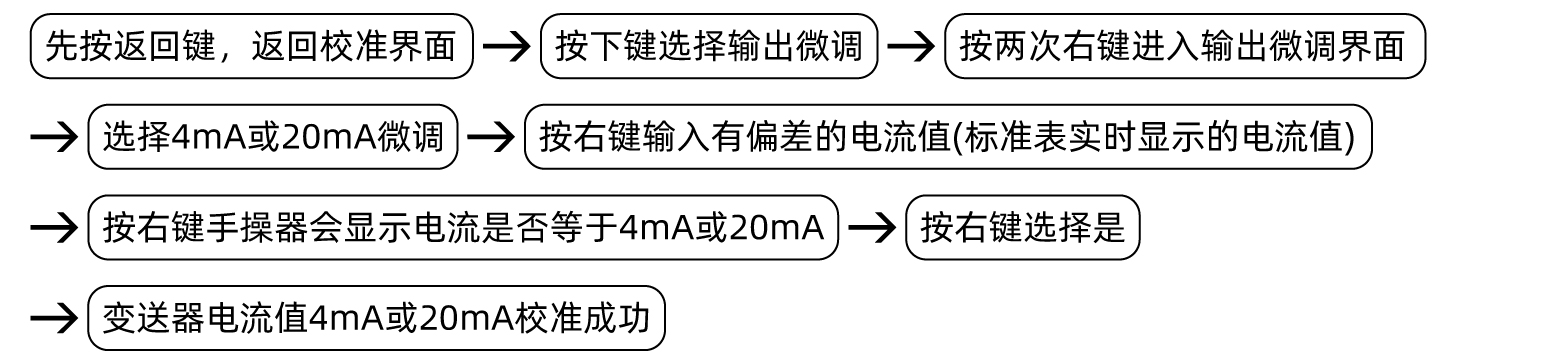

（2）校准压力表测出的变送器电流值4mA或20mA
（二）压力变送器（HART协议）校验校准过程
1、升压校准过程
• 使用手压泵慢慢加压，加压至5~10MPa左右停止，关闭截止阀，再使用加减微调泵顺时针加压至检定点15MPa，当变送器测出的压力值与15MPa有偏差，标准表测出压力变送器的电流值是8mA也有偏差时，拿出手操器校准压力值和电流值。
• 校准变送器压力值：
选择低量程段微调或高量程段微调，变送器测出压力值低于15MPa时选择低量程段微调，压力值高于15MPa时，选择高量程段微调，再按右键，输入压力值15MPa，最后再按右键确认，压力值和电流值同时校准成功。
• 接着直接使用加减微调泵顺时针加压至检定点30MPa，电流值应是12mA，变送器的压力值与标准表测出压力变送器的电流值有偏差时，拿出手操器校准压力值和电流值。
• 同样的操作，直接使用加减微调泵加压至检定点45MPa、60MPa，对应的电流值应是16mA、20mA，有误差时需用手操器校准（同上操作）。
2、减压校准过程
• 使用加减微调泵逆时针减压，减至压力值45MPa，标准表测出压力传感器的电流值应16mA，有偏差时，需拿出手操器校准压力值和电流值。
• 同样的操作，直接使用加减微调泵减压至检定点30MPa、15MPa，对应的电流值应是12mA、8mA，有误差时需用手操器校准（同上操作）。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
3、泄压过程
打开泄压阀和截止阀，逐步释放管路内压力，泄压为0，测量结束。
三、注意事项
规范使用
• 传压介质需洁净无杂质，以防堵塞管路、损坏液压泵与压力表。
• 操作应按照标准流程，ALKB9802便携液压泵加压减压需缓慢，避免压力冲击。
• 数字压力校验仪ALKC400E与手操器通讯线接线需明确，严防接反。
• 校验点需待标准表数值稳定后读数，记录实时准确。
• 检验结束先缓慢泄压归零，无残余压力，关闭设备电源，方可取下被检仪表。
维护与校准周期
• 定期对数字压力检验仪ALKC400E进行计量检定（建议每年1次），确保测量精度达标。
• 压力表不用时，应关掉电源，长期不用时，应三个月充电一次。
• 液压泵长期不用需泄压后保存，倒出储液杯内液体，盖上布罩，以免尘埃进入仪器。
四、结语
本套校验规范围绕标准化操作实施，覆盖环境条件把控、仪表连接装配、阶梯升降压校准、检测数据记录等环节，保障HART压力变送器计量精度与设备可靠性。针对性修正零点、量程存在的偏差，完成回差与电流输出性能校验，作业强化细节管控，落实慢加压、稳读数、接线标准化，防范压力冲击损坏以及接线错误引发的故障。定期执行校验与维护工作，提升自控系统运行，降低仪表故障率，为工业过程精确控制提供可靠依据。
