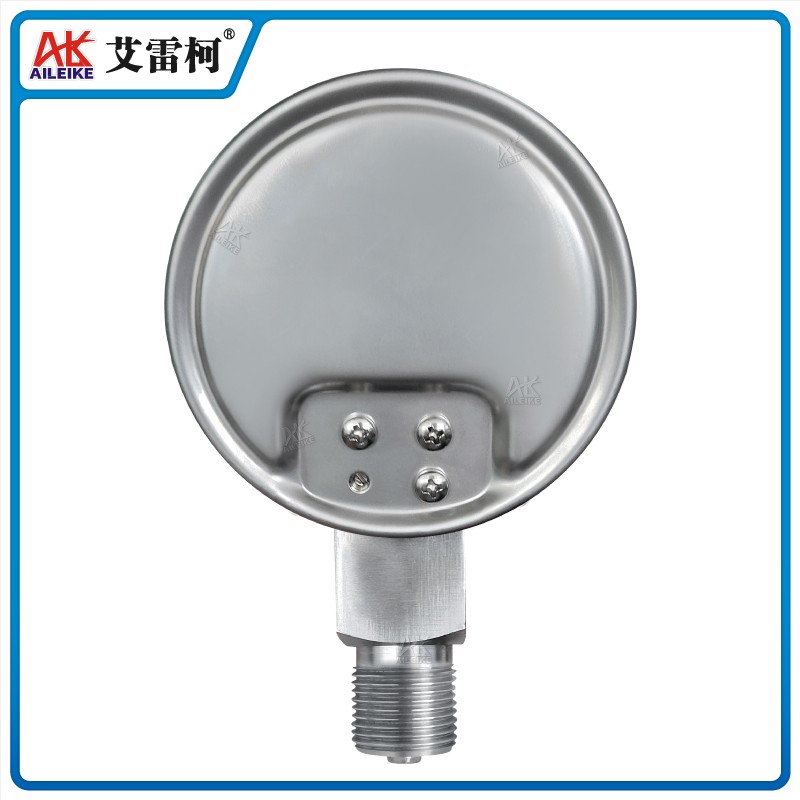

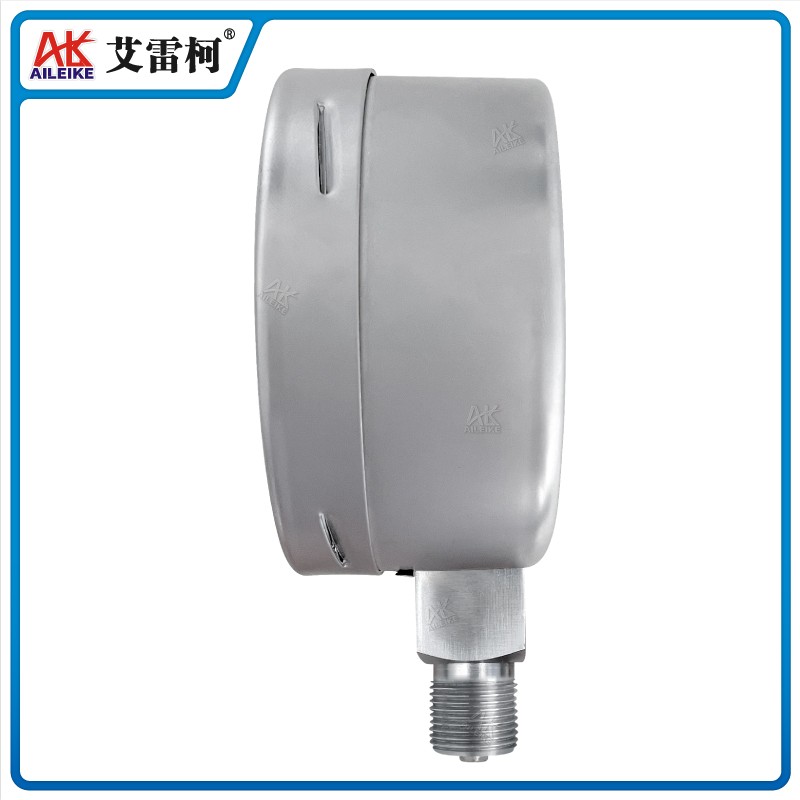

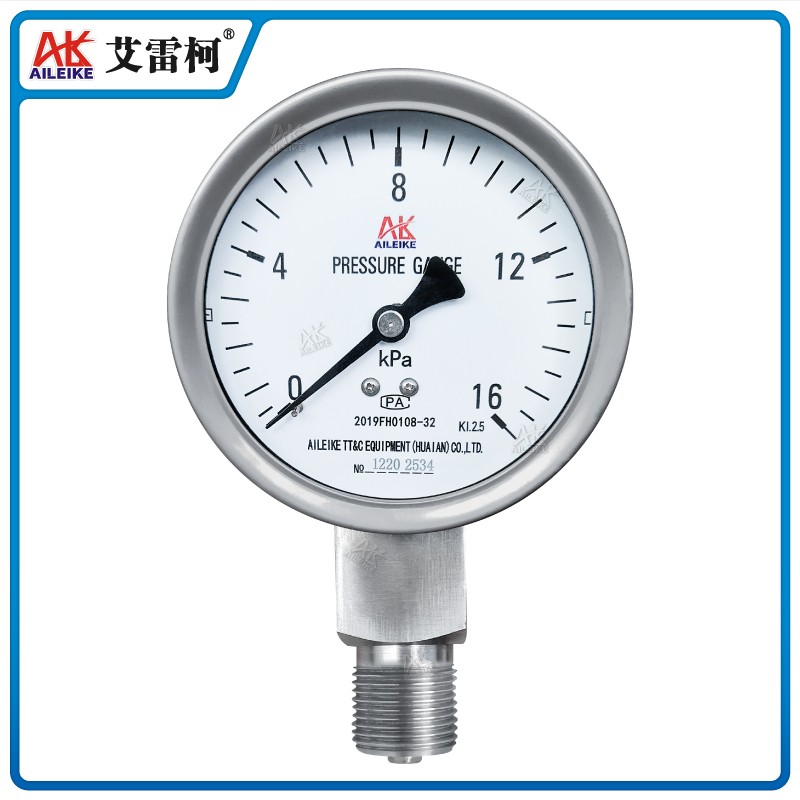

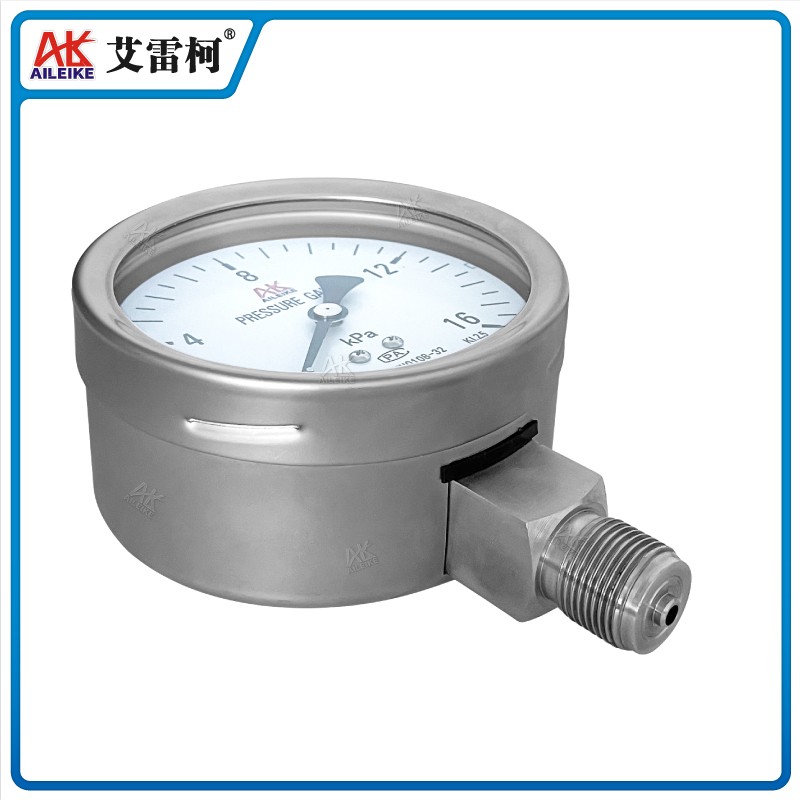

YE-100B 不锈钢膜盒压力表

产品概述

• YE-100B 不锈钢膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表，应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压，为国内用户对引进的国外先进技术设备中同类仪表实现国产化的理想配套产品。

通用指标

• 使用环境：-25℃~55℃
• 测量范围：-40~0kPa/0~40kPa（量程范围内可选）
• 精度等级：2.5级
• 表盘直径：∅100mm
• 螺纹连接：螺纹连接（默认M20*1.5，其他规格可定制）
• 相对湿度：不大于80%
• 安装形式：径向
• 材质：不锈钢
• 重量：0.5Kg

结构原理

• 仪表由测量系列 (包括接头、波纹膜盒等),传动零件 (包括拨杆、齿轮传动)，指示部件 (包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
• 在结构上配有调零装置，可以方便调整零位。

质保服务

• 本产品享有一年维修、维护的服务
