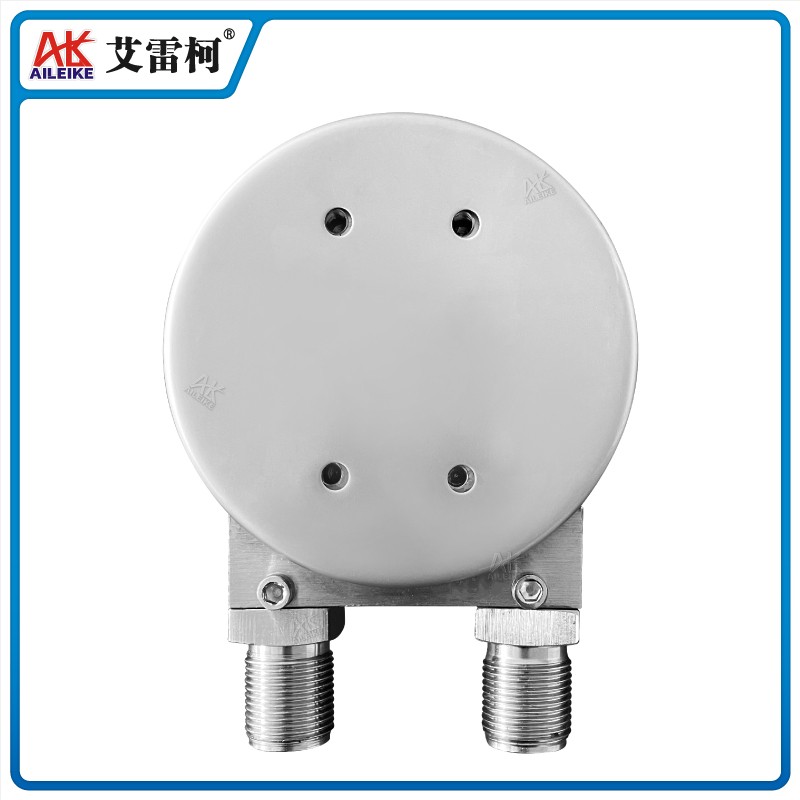

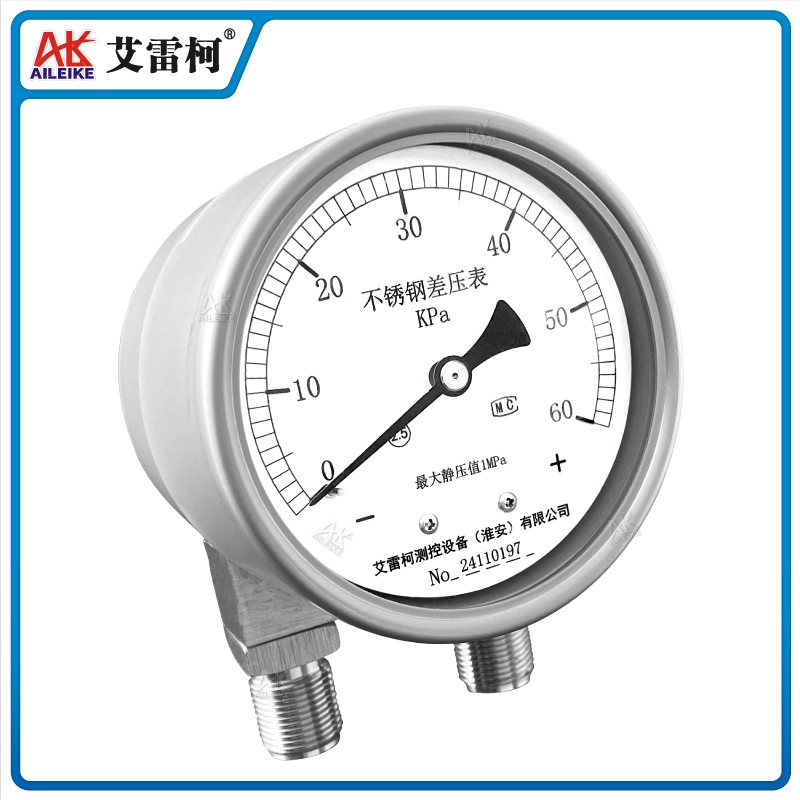

ALKYCY-100F16E 不锈钢差压表

产品概述

• ALKYCY-100F16E 不锈钢差压表仪表采用双波纹管结构，即两只波纹管分别安装在“工”字型支架两侧的对称位置上。“工”字型支架的上下两端分别为活动端和固定端，中间由弹簧片相连接；两只波纹管呈平行状态，分别用导管于表壳上的高低压接头相连接；齿轮传动直接安装在支架的固定端，并通过拉杆与支架的活动端相连接；度盘则直接固定在齿轮上。

通用指标

• 材     质：不锈钢
• 相对湿度：不大于80%
• 使用环境：-25~55°C
• 精度等级：2.5级
• 安装形式：径向
• 表盘直径：φ100mm
• 重     量：约1.6kg
• 测量范围：0~60kPa(量程范围内可选)
• 螺纹规格：螺纹连接(默认M20×1.5，其他规格可定制)

结构原理

基于感压元件采用两只具有相同刚度的波纹管，因此在同一被测介质下迫使其产生相同的集中力分别作用与活动支架上，由于弹簧片两侧在等力矩作用下不产生挠度，故支架还处于原始位置，这样齿轮传动也不动作，是指针仍指在零位。

质保服务

• 本产品享有一年维修、维护的服务
