产品描述
产品概述

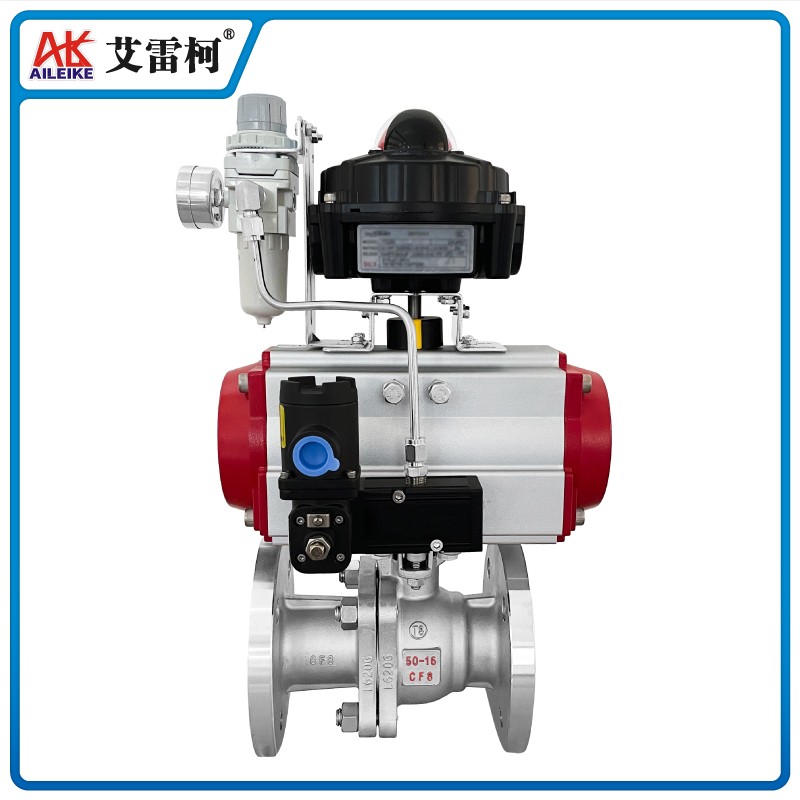

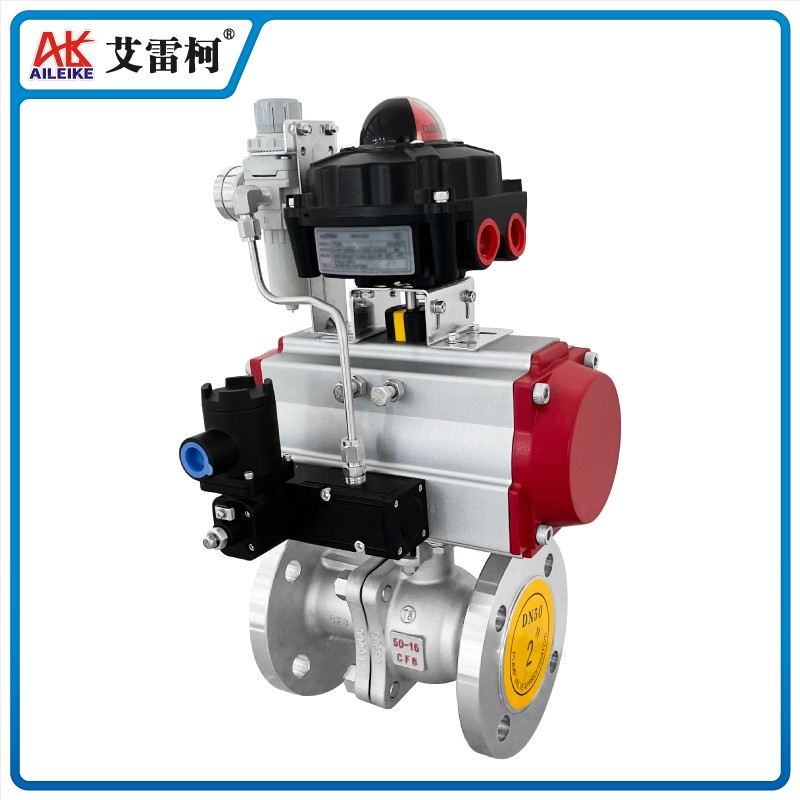

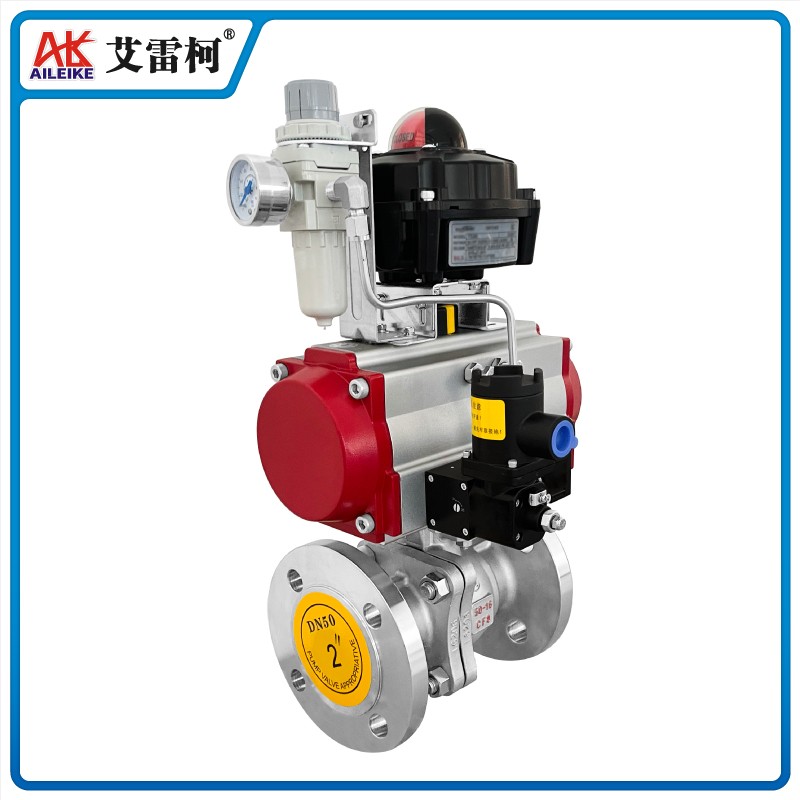

气动二通0型切断球阀由球阀和气动活塞式执行机构组成。DNI5~200为浮动球式结构。DN250"~300为固定球式结构,阀座采用挠性的唇缘结构,具有磨损补偿和中腔自动泄压作用,因而密封可靠,寿命长。执行机构采用公司的GT系列活塞气动执行机构。该执行机构具有体积小、重量轻、输出力大等特点,且活塞与缸体间配有摩擦系数较低的非金属导向环,避免了活塞与缸体的直接接触。降低了摩擦力,因而执行机构动作灵敏、使用寿命长。气动0形切断球阀具有结构简单、体积小重量轻、密封可靠、寿命长、操作方便等优点,可广泛应用于石油、化工、电力、轻工。
通用指标
• 公称压力:1.6MPa~6.4MPa
• 公称通径:DN18~DN200
• 阀体材质:铸钢/不锈钢
• 环境温度:-40℃~80℃
• 连接方式:法兰连接
• 球芯转角:0°±4°至90°±4°(可调)
• 驱动方式:气动
• 操作压力:双作用0.2~1,单作用0.3~1
• 允许泄漏量等级:软密封VI 硬密封IV
产品特点
• 流体阻力小,球阀是所有阀类中流体阻力zui小的一种。
• 执行器采用高性能气缸活塞执行器,结构简单,输出力矩大。球阀适宜控制含有纤维和颗粒的高压或高压差流体。
• 阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随介质的压力增大而增大。
质保服务
• 本产品享有一年维修、维护的服务
附加说明
产品外观以实物为准,因产品开发、改进和升级等需要,部分内容、参数及配附件可能修改或调整以及外形的变化,恕不另行通知。
