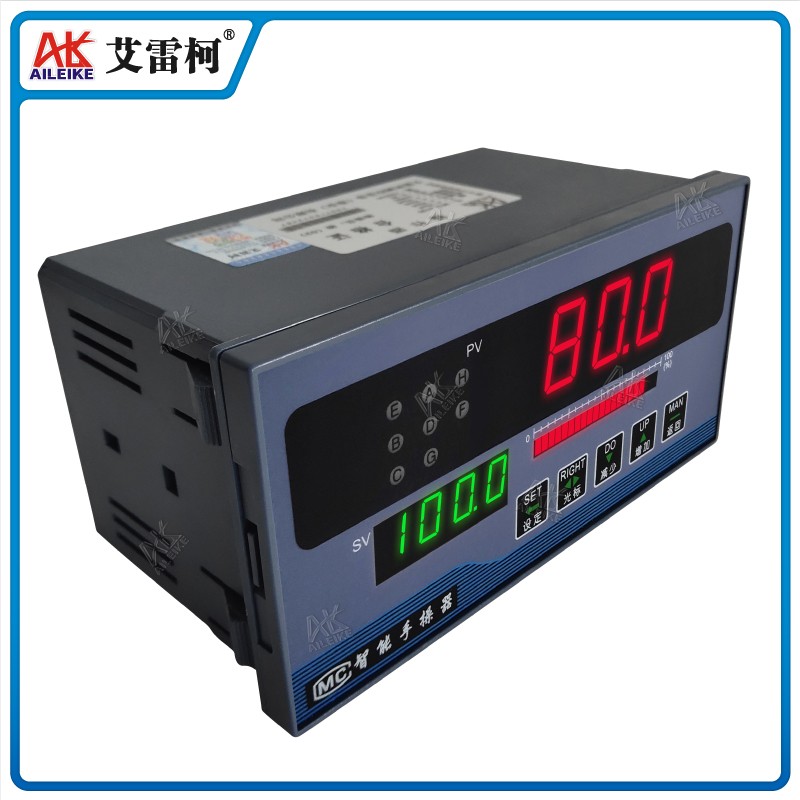

D型Q型手操器（横式）

产品概述

• 智能手操器是一台能够替代传统型DDZ型自动化控制系统中的操作器和伺服放大器两台仪表。采用片上系统技术，结构简单，性能好，质量可靠，双数码加光柱三重显示，美观醒目，可与各种智能调节器或DCS控制系统配套使用，作为主机故障及维修的后备手操输出单元。本系列仪表分为:D型操，Q型操。
• D型手操器由调节器或DCS传给的控制信号和执行器反馈来的阀门位置信号进行运算后，直接输出正反转电信号驱动电动执行器，控制电机的正反转，同时输出阀位信号给调节器。操作器自动转手动时，输出开关量的状态信号给调节器，作为调节器进行阀位跟踪信号。
• Q型手操器由调节器或DCS传给的控制信号和执行器反馈来的阀门位置信号进行运算后，输出线性电流或电压信号直接驱动气动阀，控制阀门的开关，同时输出阀位信号给调节器。操作器自动转手动时，输出开关量的状态信号给调节器，作为调节器进行阀位跟踪信号。

通用指标

• D型操：电动手操器（输出正转、反转信号）
• Q型操：气动手操器（输出电流信号）
• 测量精度：±0.5%FS+1d   ±0.2%FS+1d
• 环境温度：0~55℃
• 相对湿度：10~90%RH
• 显示范围：-1999~9999
• 控制方式：手动/自动状态输出，自动状态为断，手动状态为通
• 阀位输入：0～5VDC、1～5VDC、0～10mA、4～20mA
• 输入阻抗：电流信号：≤50Ω；电压信号：≤500KΩ
• 显      示：双排4位LED显示，给定值(SV)和反馈值(PV)
• 外形尺寸：160×80×94mm（宽×高×深）
• 开孔尺寸：152×76mm
• 电      源：默认220V、50HZ、≤6W或24VDC
• 输出准确度：阀位反馈输出±0.5%FS  控制量输出±0.5%FS
• 输出负载阻抗： 电流信号：0～10mA≥1.5KΩ；4～20mA≥250Ω
• 电压信号：0～5V  1～5V   输出阻抗≤1Ω
• 断电器接点容量：AC220V，3A（阻性负载）
• 阀位反馈值变送输出： 0～5V、1～5V、0～10mA、4～20mA
• 仪表断电后设置的参数保持时间：≥20年

主要功能

• 输入信号可以任意指定选择。
• 开机自动或开机先手动(可预置手动输出值)。
• 手自动状态输出。
• 阀位反馈跟踪输出。
• EM1-过程手动功能，初给输出值保持不变，远程手动取消后，可保持手动或返 回自动状态。
• EM2-过程手动功能，初始值可预置。
• 阀位反馈错误指示，阀位反馈断线可自动进手动。
• 跟踪误差错误指示。
• 主输入断线故障时输出给电机时控制信号自动保护，并输出故障信号。
• 仪表内置两路40A双向可控硅，直接控制执行机构的电机正反转。
• 本仪表还可以附加一路位式控制仪表手操器信号输入以标定校准，位式仪表以E菜单标准。

质保服务

• 本产品享有三年维修、维护的服务
