校验HART压力变送器需要哪些工具
HART压力变送器作为工业自动化领域的压力测量仪表，其测量精度直接关系到生产工艺的稳定性、可靠性与经济性。校验工作是保障仪表精准运行的关键环节，需要适配的工具完成。本文以艾雷柯品牌产品，ALKT702手动气压泵、ALKC400T精密数字压力计、ALKHART475手操器（中文版）三款工具，详细介绍参数、功能特性、校验应用及组合方案，为HART压力变送器校验工具选型提供参考，确保校验工作规范、高效开展。
一、核心校验工具
|
名称 |
手动气压泵 |
手操器 |
|
|
型号 |
ALKT702 |
ALKC400T |
ALKHART475（中文版） |
|
技术参数 |
打压方式：手动 压力范围：0~6MPa 介质：洁净空气 输出口：2个 连接：M20*1.5内（快接） 净重：10kg 外形尺寸:400×320×185mm |
压力：0~6MPa 精度：0.05%FS 电流测量: ±30.0000 mA 电压测量: ±30.0000V 直流输出: 24VDC 通信接口：RS-232/RS-485 温补：带温度补偿 供电方式：内置充电电池 净重：0. 6kg 连接：M20* 1.5外 外形尺寸: 110×50×185mm |
精度等级：0.05%FS 通讯：HART协议 显示：黑白屏 语言：中文 供电方式：内置充电电池 净重：0.5kg 外形尺寸:230×130×45mm |
|
产品功能 |
提供精确可控的压力源，可稳定输出校验所需压力，适合检测校验场景，操作便捷 |
带24V供电和4~20mA电流测量功能，显示10种压力单位（MPa（Pa）、kPa、psi、mmH20、inH20、mmHg、inHg、kg/cm²、mbar、bar）自由切换 可直接测量变送器电流，实现压力-电流信号的同步校验。设备支持一键校零，确保初始测量无偏差 |
基于HART协议的数字通信设备，支持与变送器进行组态、校准及故障诊断。 采用中文界面，可直接进入压力变送器菜单进行零点/量程调整、传感器微调及回路测试 |
|

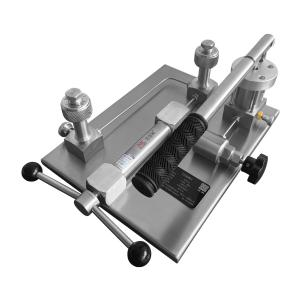

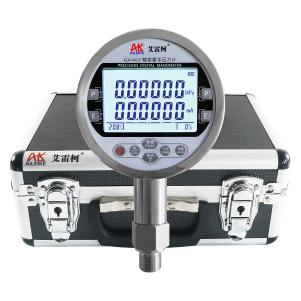

产品外形 |
|
|
|
二、操作流程详解
（一）前置准备工作
1、环境控制：将校验现场温度控制在（20±2）℃、湿度≤85%RH，确保现场无振动、粉尘及腐蚀性气体，为校验提供稳定的环境条件，避免环境因素影响校验精度。
2、设备预处理
• 开启ALKC400T并按“校零键”一键清零，确认24V供电功能、压力测量功能、4~20mA电流测量功能正常。
• 检查ALKT702泄压阀是否打开，微调逆时针调到底。
• 检查ALKHART475手操器，确保电池电量充足、按键灵敏，通讯线缆无破损。
3、工具连接
• 将HART压力变送器和ALKC400T精密数字压力计与ALKT702输出口密封连接。

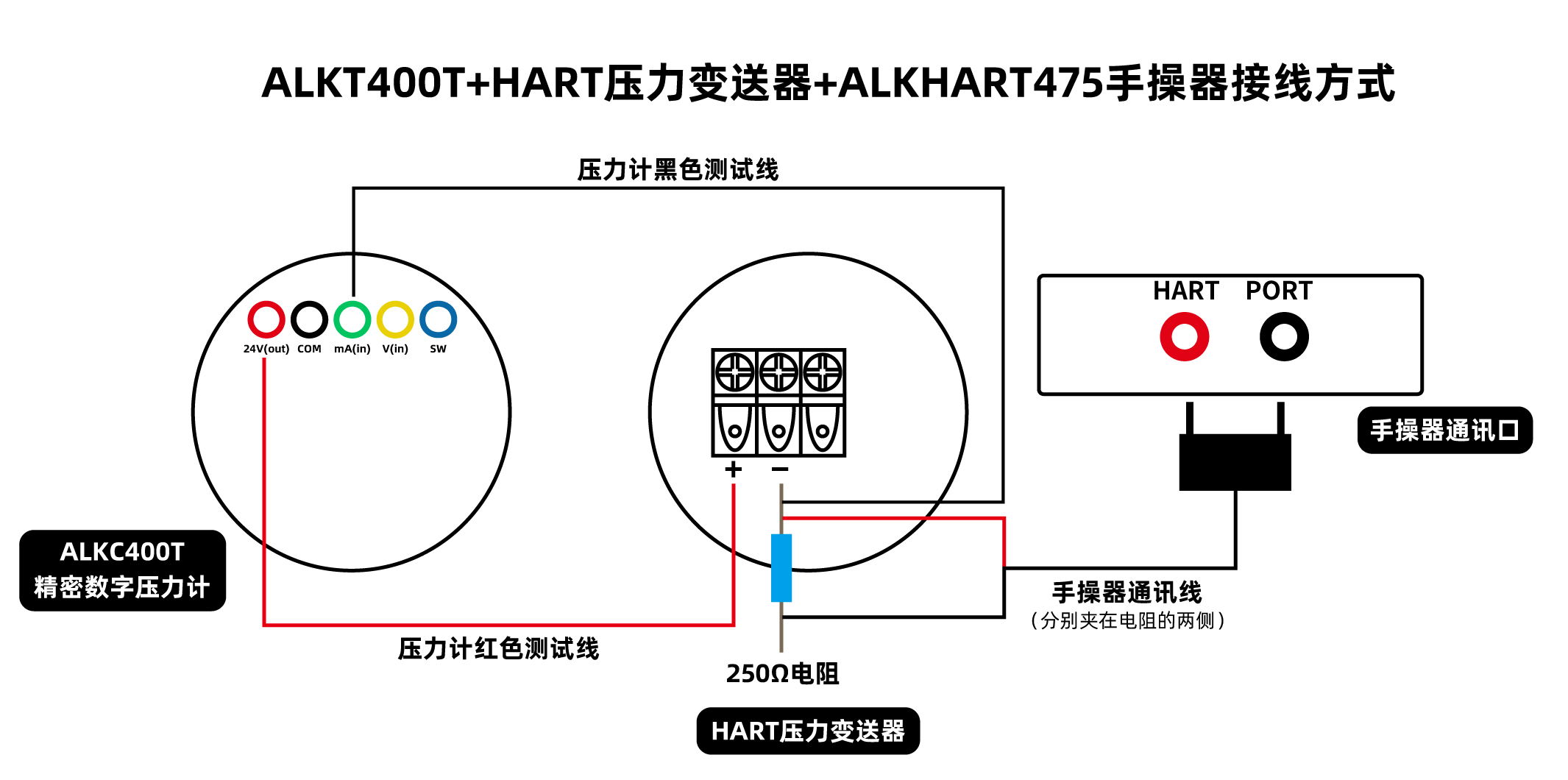

• 接线说明
第一步：ALKC400T红色通信线接线：ALKC400T压力计24V接口——变送器正极
第二步：变送器负极——250Ω电阻
第三步：ALKC400T黑色通信线接线：ALKC400T压力计电流接口——250Ω电阻一端
第四步：手操器通讯线接线：夹子分别夹在250Ω电阻两端，另一端插入手操器通讯接口
完成接线，形成闭合回路。

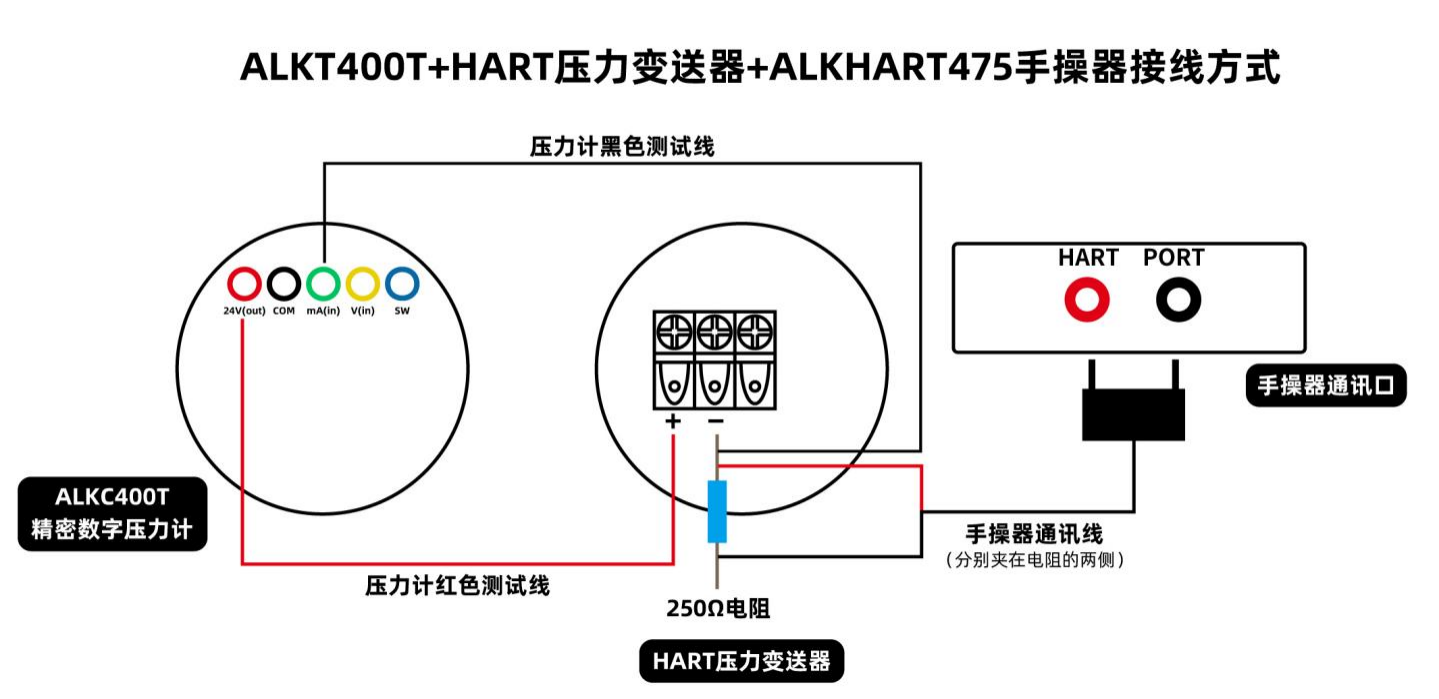

接线图示
（二）校准核心流程
1. 开机与通信建立
• 按ALKHART475手操器电源键启动。
• 手操器自动识别变送器（若通信失败，检查回路电阻是否≥250Ω）。
• 按手操器右键进入“选择设备类型”菜单页面，接着选择“压力变送器”，右键进入“压力变送器菜单”，依次选择“基本设置→校准→传感器微调”。
2. 零点校准
• 打开ALKT702泄压阀，泄压为0，等待ALKC400T示数稳定。
• 在手操器中选择“校准”，依次选择“传感器微调→零点微调”，右键确认，自动校准变送器零点。
• 压力为0MPa，确认输出电流稳定在4mA，偏差≤±0.1mA则零点校准合格。
3. 量程校准
• 使用ALKT702打压杆粗调至变送器量程上限（如6MPa），再通过微调阀精确调整至目标压力。
• 检查压力值为6MPa时，变送器输出电流是否为20mA，若偏差超阈值需重复量程校准步骤，直至误差在允许范围内。
• 进入手操器选择“高端、低端微调”界面，输入标准压力值6MPa，确认后变送器压力值6MPa校准成功。
4. 线性验证（基于4-20mA线性输出标准）
选取0%（0MPa）、25%（1.5MPa）、50%（3MPa）、75%（4.5MPa）、100%（6MPa）量程点依次校准，记录每个点的压力值与电流输出如下：
|
压力值（MPa） |
占量程百分比 |
理论输出电流（mA） |
|
0 |
0% |
4.0 |
|
1.5 |
25% |
8.0 |
|
3 |
50% |
12.0 |
|
4.5 |
75% |
16.0 |
|
6 |
100% |
20.0 |
5. 减压测试
• 缓慢打开ALKT702泄压阀，逐点降压至量程上限、75%、50%、25%及零点。
• 记录各点压力与电流对应关系，验证回差（升压与降压时同一点电流差）是否符合要求（≤0.05%FS）。
（三）数据记录与验收
校准记录：填写变送器型号、校准日期、环境参数、各校验点实测数据及误差计算结果。
结果判定：若所有校验点误差均在允许范围内，粘贴校准合格标签；不合格则需排查传感器故障或重新校准。
设备复位：
• 关闭所有设备电源，断开连接线并清洁接口。
• 打开ALKT702泄压阀，释放剩余压力。
三、注意事项
规范使用：操作应按照标准流程，严禁带压拆卸设备；ALKT702加压时需缓慢旋转微调阀，以防压力骤升损坏变送器膜片。
维护与校准周期：定期对ALKC400T精密数字压力计进行计量检定（建议每年1次）。
四、结语
艾雷柯ALKT702手动气压泵、ALKC400T精密数字压力计、ALKHART475手操器（中文版）三款工具，精准匹配HART压力变送器全流程校验需求，具备精度高、操作便捷、场景适配性强等优势。三款工具组合，可完成压力施加、信号测量、HART通信校准、故障诊断等校验工作，直接作为HART压力变送器校验工具选型的参考依据，规范选型，保障HART压力变送器的精准运行。
