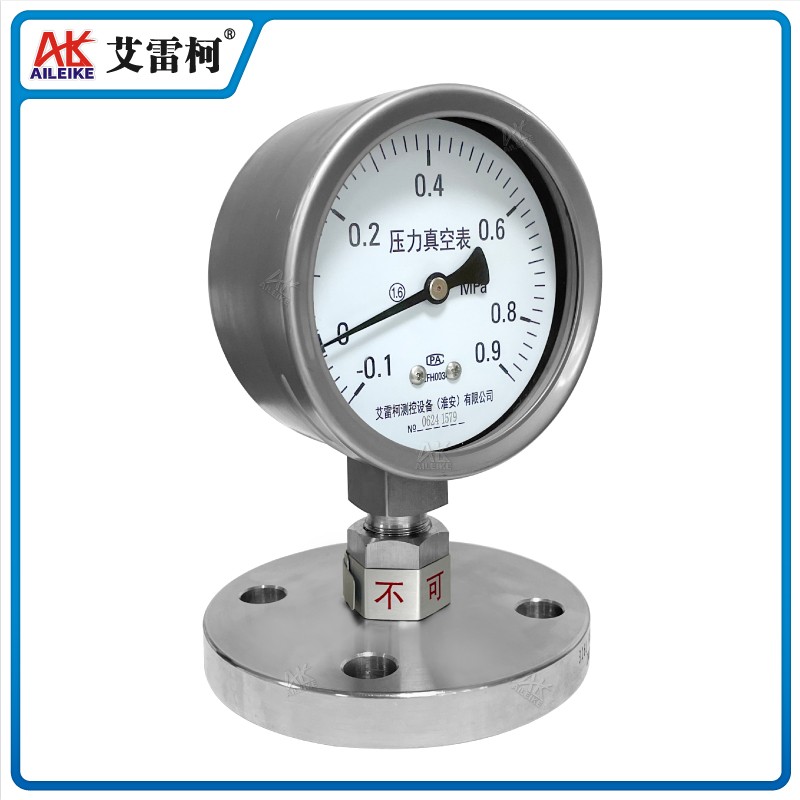

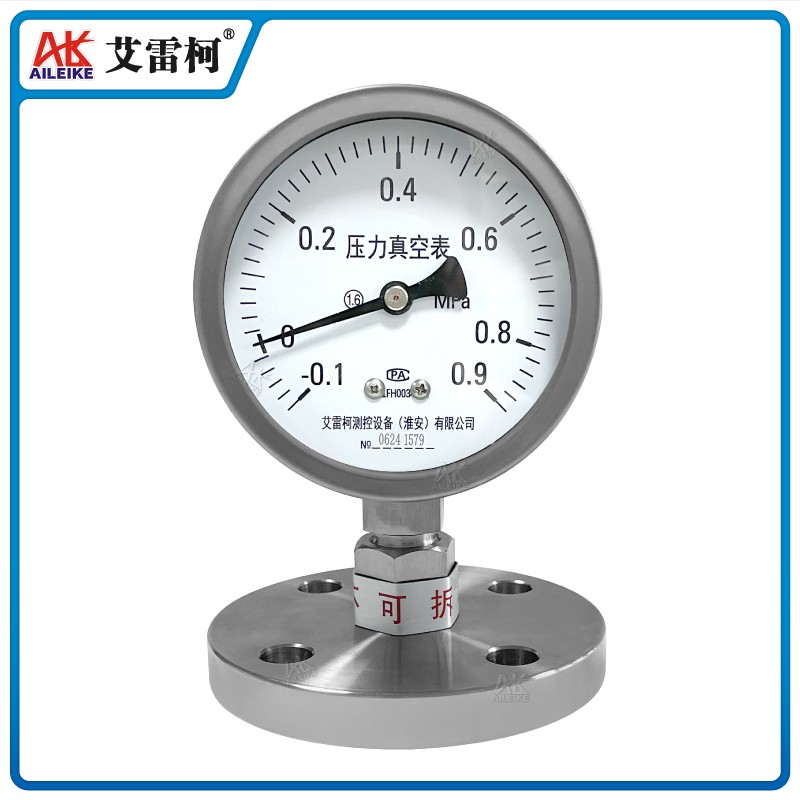

PYTHN-100.A0.531.M550.F2B 隔膜压力表

产品概述

• PYTHN-100.A0.531.M550.F2B 隔膜压力表可广泛应用于石油、化工、矿山、机械、电力及食品行业。直接测量不结晶体，有腐蚀性的气体、液体的压力。
• PYTHN-100.A0.531.M550.F2B 隔膜压力表的整体结构设计合理、工艺jing致，具有良好的耐腐蚀性能，和抗震要求交高的工艺流程中测量各种流体介质的压力。具有jiao高的测量精度和持久的稳定性。

通用指标

• 材       质：不锈钢
• 相对湿度：不大于80%
• 使用环境：-25~55°C
• 精度等级：1.6级
• 安装形式：径向
• 表盘直径：φ100mm
• 重       量：约1.8kg
• 测量范围：-0.1~0.9MPa(量程范围内可选)
• 螺纹规格：螺纹连接(默认M20×1.5，其他规格可定制)

结构原理

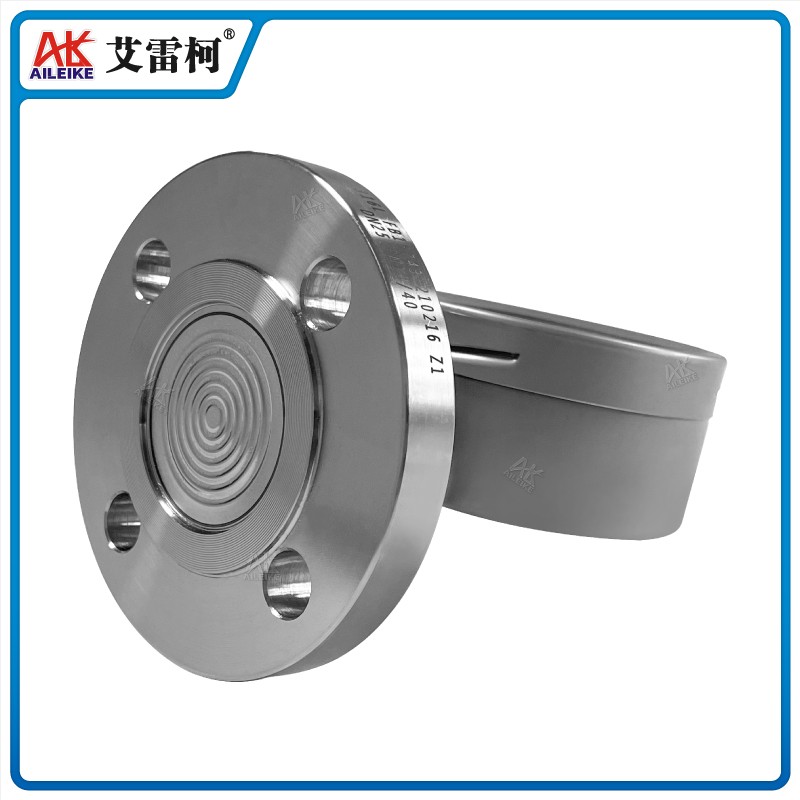

隔膜压力表‌由隔膜隔离器与通用型压力表组成一个系统的压力表。其工作原理是通过配套设备将弹簧管抽成真空，并充入隔离液，用膜片将其密封。当被测介质的压力作用于隔膜时，隔膜产生变形，压缩系统内部的填充工作液，形成与被测压力相当的压力差。这个压力差通过工作液的传导，使压力仪表中的弹性元件（如弹簧管）产生相应的弹性形变和位移，最终通过压力仪表显示出被测压力值‌。

质保服务

• 本产品享有一年维修、维护的服务
