产品描述
产品概述

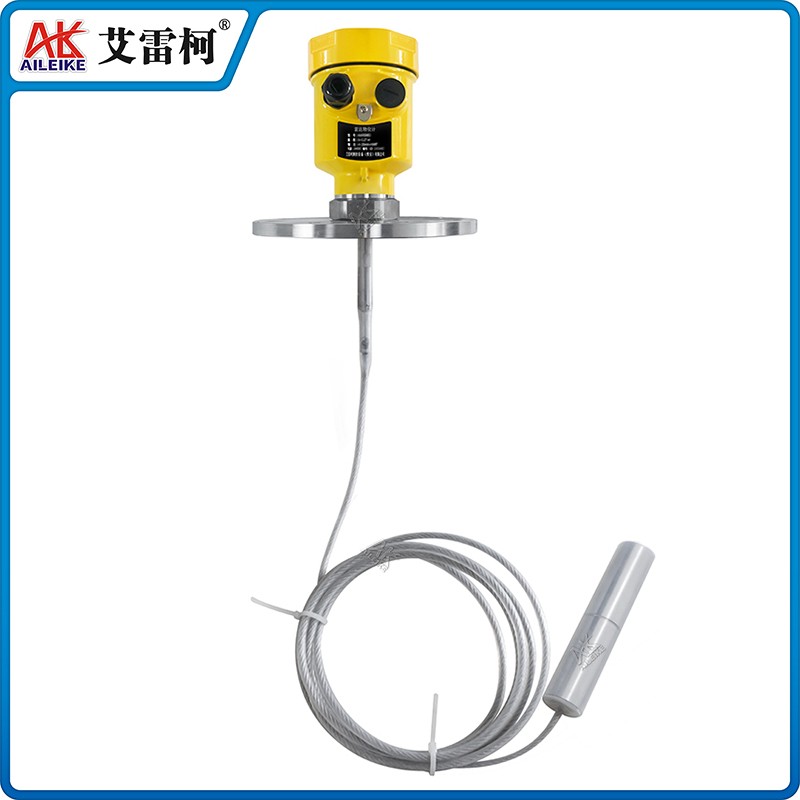

• ALKD803 防腐导波雷达物位计 是基于时间行程原理的测量仪表。雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。传感器发射出脉冲并沿缆式或杆式传导,当脉冲波遇到物料表面时反射回来被仪表内的接收器接收并将距离信号转化为物位信号。当介电常数太低时,信号太弱,测量不稳定,而导波雷达波沿波导杆传播,信号相对稳定。此外,普通导波雷达具有底部检测功能,可以根据底部回波信号的测量值进行校正,使信号更加稳定和准确。
• ALKD803 防腐导波雷达物位计 具有低维护,高性能、高精度、可靠性,使用寿命长等优点。微波信号的传输不受大气的影响,满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。可对不同料位进行连续测量。可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
通用指标
• 测量范围:缆20m 杆式6m
• 过程连接:PTFE法兰(默认≤DN100)
• 过程压力:-0.1~1.6MPa
• 防爆等级:Exb ll BT4 Gb
• 防护等级:IP67
• 介质温度:-40~150℃
• 信号输出:4~20mA/HART(两线/四线)
• 精 度:±10mm
• 应 用:强防腐性液体
产品特点
• 可测量多种不同介质,测量介质包括液体、固体、颗粒及粉料等,且不受介电常数、温度、压力及密度等条件变化的影响,可测量介电常数在1.4一100.0(空气的介电常数是1.0)的几乎所有的液体和浆体。
• 信号稳定、准确,信号在导波探头中的传输不受液面波动和储罐中障碍物的影响,液位计所接收到的返回信号较强,并且导波雷达可根据底部回波信号将测量值加以修正,使信号更为稳定准确。
• 适合测量含有蒸汽、雾气和泡沫的介质,雾气和泡沫对测量无影响,由于电磁波不通过空间传播,因而雾气不会引起信号衰减,泡沫也不会对信号进行散射而损失能量z。
• 能耗低,导波雷达液位计输出到导波探头的信号能量非常小,约为常规雷达发射能量(1mW)的10%(约0.1mW),因此采用的是回路供电而不是单独的交流供电。
技术参数
质保服务
• 本产品享有一年维修、维护的服务
附加说明
产品外观以实物为准,因产品开发、改进和升级等需要,部分内容、参数及配附件可能修改或调整以及外形的变化,恕不另行通知。
