艾雷柯ALKC400D 精密数字压力表0.05级技术白皮书

一、产品概述

‌ALKC400D精密数字压力表概述‌
艾雷柯ALKC400D系列属于高精度数字压力表（包含ALKC400H、ALKC400T等其他压力表型号）均采用不锈钢材质，为交直流两用的精密数字压力表。核心精度0.05级（即0.05%FS）。该系列产品设计符合实验室及工业现场使用标准，具备5位数显、背光显示、温度补偿等功能，支持-0.1~100MPa宽量程覆盖（可根据需求定制量程）。

精密数字压力表的特点

1、高性能的微处理器对仪表的各项性能及技术指标作连续修正，保证仪表长时间、宽温度范围内使用而不影响仪表的精度。

2、功耗低。电池采用镍氢高能量电池，保证仪表在长时间内工作。

3、恒流充电，具有电池电压的过充电、欠压自动关机及自动保护功能，保证电池不因过充电或欠电压而损坏，电池使用寿命长。

4、微功耗的欠电压自动保护功能，保证仪表即使操作者因故而连续开机过长也不会因欠电压而损坏电池。

5、仪表量程功能丰富，一表多用。

6、软件内容丰富，操作简单、明了。

7、采用薄膜面板轻触开关，款式新颖，按键寿命长。

8、可直接在面板上操作调校满量程。

9、便携式金属外壳，抗干扰强，牢固耐冲击。

用途

ALKC400D系列精密数字压力表除可作较高准确度校正标准器（表）外，也可作为工作仪表使用。广泛应用于冶金、石油、化工、电力、天然气、计量等部门。

二、工作原理

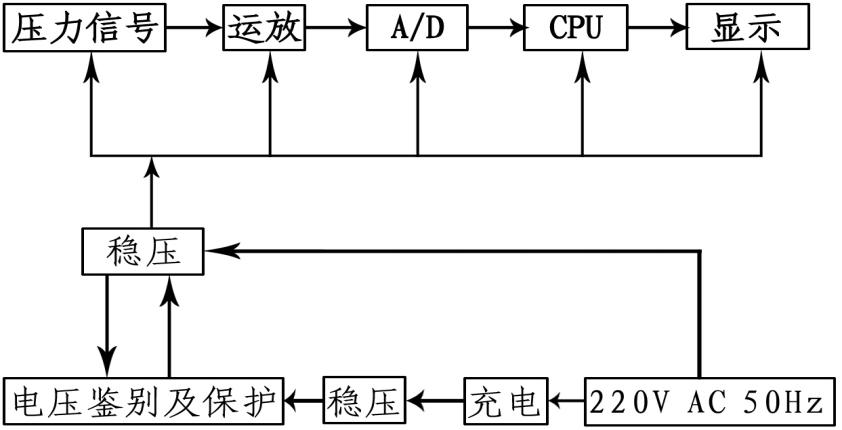

1、原理框图

2、工作原理

ALKC400D系列精密数字压力表采用高精度扩散硅压力传感器和24位高分辩率A/D转换器，以单片机为核心的高精度压力测量和校验仪器。该仪器主要应用于普通压力表、精密压力表和压力变送器的校验与检定，也可以作为压力基准在实验室及压力仪器生产过程中使用。

三、通用技术参数

· 量程：-0.1～100MPa（量程范围内可选）

· 精度等级‌：0.05%FS

· ‌环境适应性‌：工作温度0~50℃，湿度<80%RH

· 温度补偿：0~50℃（在0~50℃范围内保证仪表准确度）

· 连接方式：螺纹连接(默认M20×1.5)、螺纹M14×1.5、G1/2、G1/4可选

· ‌机械规格‌：表盘直径φ110mm，整体尺寸185×50mm（高×厚），重量0.6kg

· ‌电气特性‌：24V直流馈电输出（选配），外置220VAC充电器供电

· ‌过载保护‌：量程上限的1.2倍过载能力

· 测量介质：空气、水、油等对不锈钢无腐蚀介质

四、主要应用领域

行业领域	典型应用场景	说明
‌石油化工	油气井口压力监测、储罐安全校验	耐腐蚀不锈钢材质适应恶劣环境
电力系统	锅炉压力监控、汽轮机液压控制	高精度适配特种设备安全标准
‌市政公用	燃气调压站检测、供水管网压力管理	IP65防护等级适合户外安装
机械制造	液压设备出厂测试、生产线压力仪表校准	0.05级精度满足ISO 9001质量管控要求

‌

五、功能

带温度补偿功能‌

· 温度补偿功能保障极端环境下的测量稳定性

· 绝压/微压

1、可选配绝压模块满足真空系统检测需求

2、微压量程测量在多个专业领域有广泛应用

六、使用操作

3、“PEAK”：峰值键，若使用中，按一次显示本次测量过程中的最大值并显示“HI”,再按一次显示最小值并显示“LO”，显示最大/最小值时，按“ZERO”键可以分别清零。

4、“ZERO”校零键，无压力状况下一键清零。

3、“P/A”：返回键，按“P/A”键会返回主压力单位。

4、“UNIT”：单位切换键，使用中,按“UNIT”键。

量程6MPa以内在（kPa、MPa、psi、mmHg、bar、kgf/cm²）6个单位循环显示；量程60MPa以内（MPa、psi、kPa、bar、kgf/cm²）5个单位循环显示；

量程100MPa以内（MPa、psi、bar、kgf/cm²）4个单位循环显示（具体单位根据量程）。

七、使用注意事项

1、仪表应放置在无尘、无腐蚀的环境中。

2、仪表不用时，应关掉电源，长期不用时，应三个月充电一次。必须使用标配8.4V锂电池专用充电器充电。

3、仪表有足够过载能力，但切勿严重过载。

4、没有专业检测技能和专用检测设备,切勿拆机。

5、仪表虽有抗震设计，但仍应非常小心轻放，特别在现场使用时，避免摔跌、冲撞。

6、传感器的硅膜片很薄，切忌与固体碰撞。

7、使用与检定要求：温差较大的情况下，请在使用或检定环境下预热2小时后，使仪器达到热平衡后再进行使用与检定。（据JJG875-2019《数字压力计检定规程》）。‌‌‌‌
